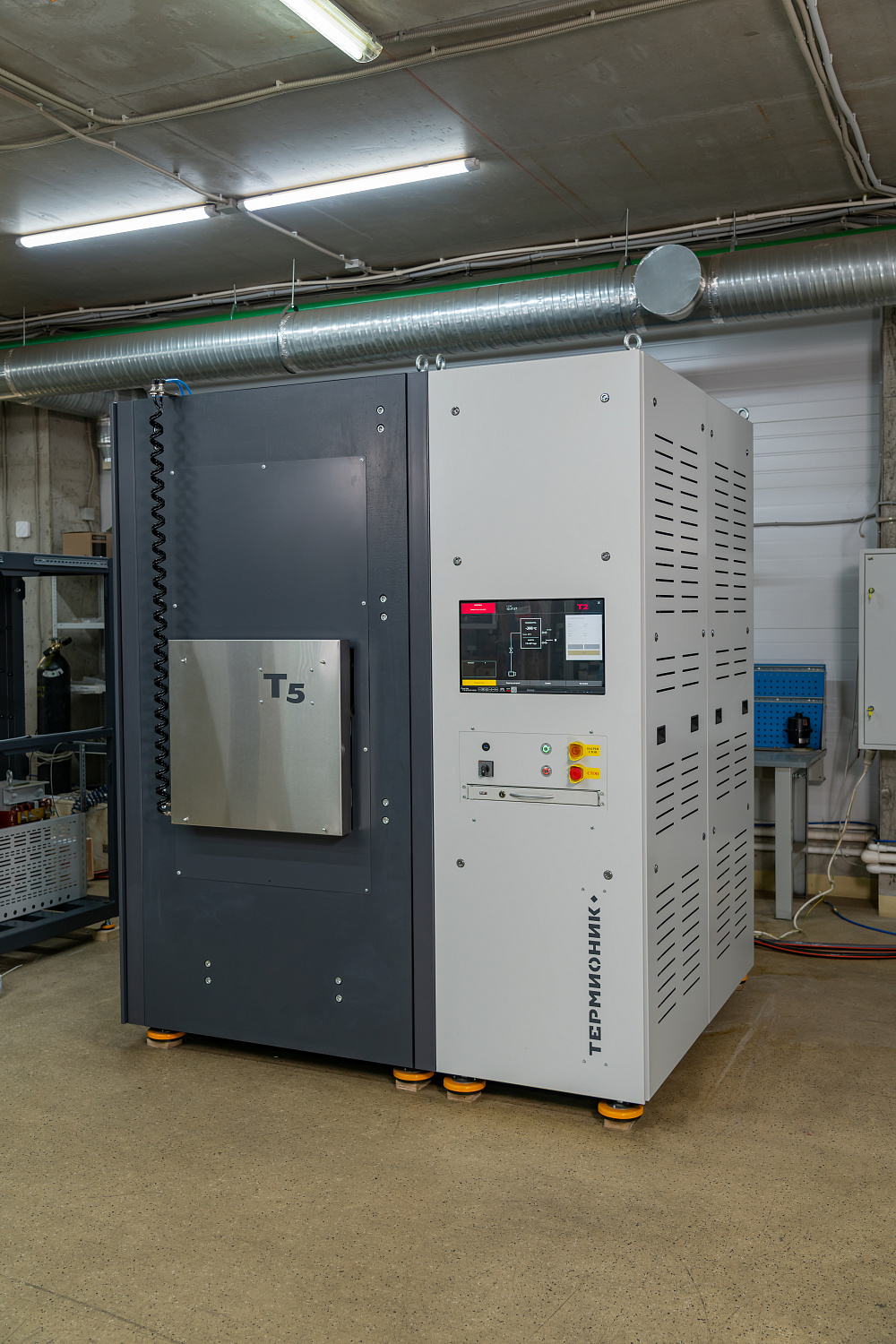

    Пресс горячего прессования Термионик Т5

    • Пресс горячего прессования Термионик Т5
    Преимуществом горячего прессования является возможность получения материалов и изделий с новыми свойствами (например, благодаря получению изделий с плотностью, близкой к теоретической). Изменение давления прессования также является дополнительным параметром регулирования микроструктуры изделий.

    Скачать описание
    Отправить заявку

    • Пресс горячего прессования Термионик Т5
    • Пресс горячего прессования Термионик Т5
    Описание
    Технические характеристики
    Материалы для скачивания

    Назначение:

    • получение твердых и жаропрочных материалов;
    • получение изделий из SiC, Si3N4, AlN, BN и др.;
    • синтез металлокерамических композитов;
    • порошковая металлургия;
    • диффузионная сварка;
    • термопластичное формование Ti;
    • получение полупроводников;
    • твердофазное спекание.

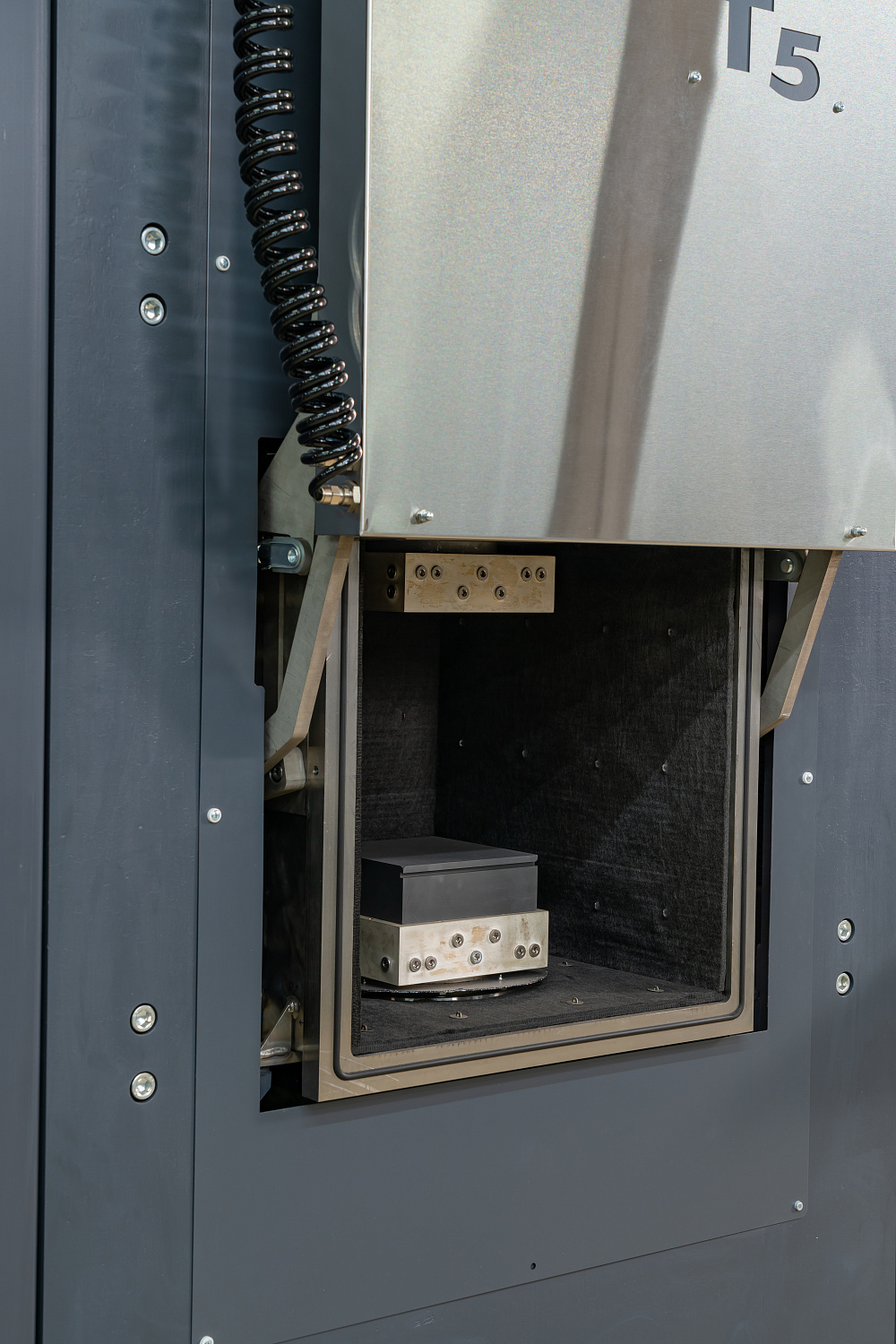

    Схема загрузки:

    фронтальная.
    Печь оснащена системой автоматического запирания пневматическими прижимами.

    Способ нагрева:

    Косвенный нагрев/прямое пропускание тока

    Вакуумная система:

    в стандартной комплектации включает:

    • диффузионный насос;
    • двухступенчатый пластинчато-роторный форвакуумный насос;
    • широкодиапазонный вакуумметр;
    • вакуумный затвор;
    • клапаны и арматуру.

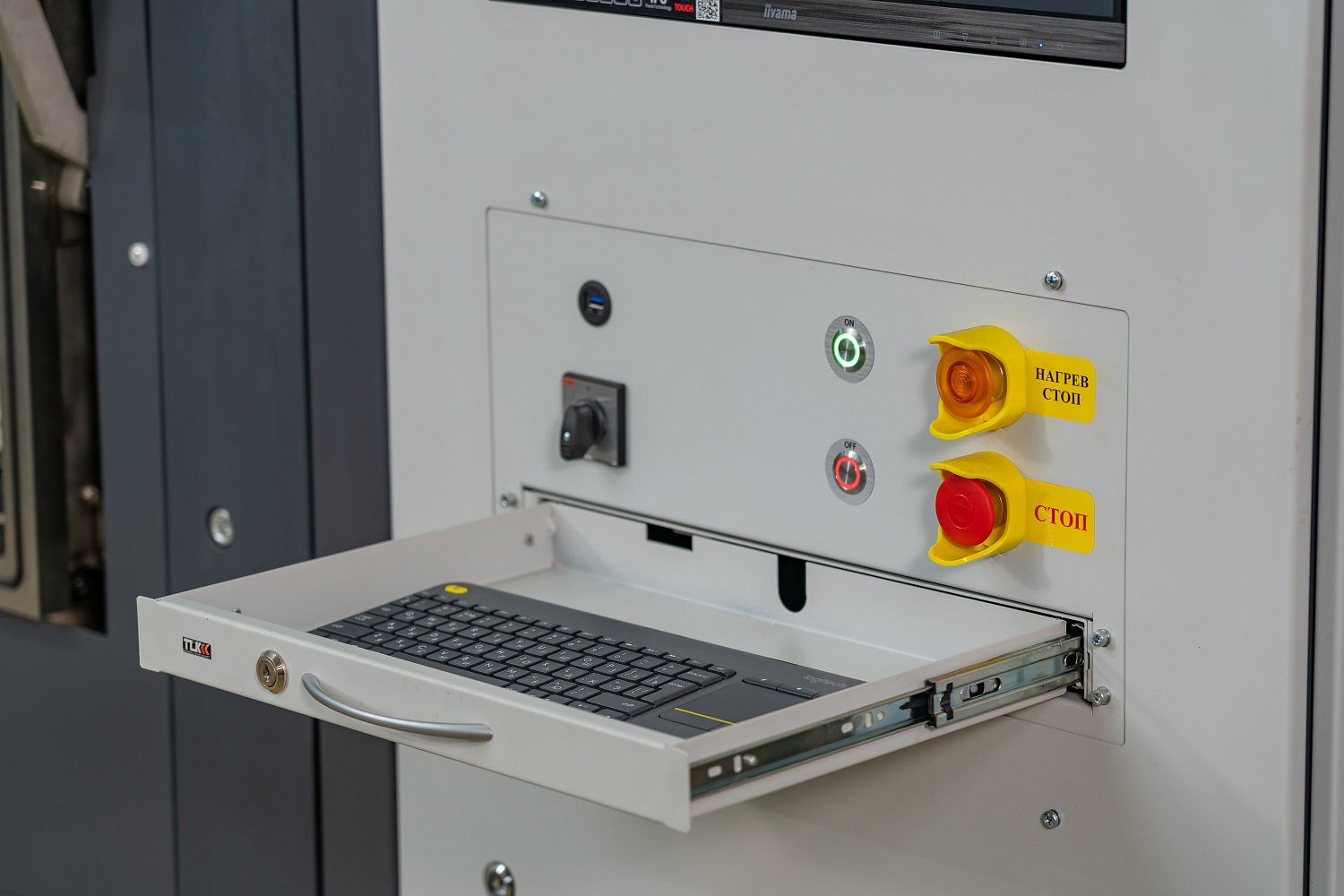

    Системы управления:

    на базе промышленного контроллера Siemens-S7: автоматическая и ручная. Автоматический режим обеспечивает полностью автоматическое управление всеми активными элементами печи (вакуумные насосы, клапаны, система нагрева).
    Система управления обеспечивает реализацию следующих параметров в каждом сегменте программы:

    • вакуум (нагрев происходит с учетом достижения в рабочей зоне печи требуемого уровня вакуума, что используется при термообработке материалов с высоким газовыделением);
    • температура и скорость нагрева/охлаждения;
    • время;
    • напуск технических газов.

    Во избежание аварийных ситуация система управления снабжена блокировкой и резервной термопарой на перегрев охлаждающей жидкости.

    Вакуумная камера:

    изготовлена из нержавеющей стали 12Х18Н10Т, водоохлаждаемая. Токовводы, питающие нагреватели, а также линия электрической цепи от токовводов до трансформатора – водоохлаждаемые.

    Тепловая зона:

    предусмотрено три варианта исполнения тепловой зоны печи, в зависимости от области ее применения и требуемой максимальной температуры термического процесса – экранная теплоизоляция и нагреватели из молибдена, вольфрама или графита.

    Измерение температуры до 2000 °С – термоэлементы типа А (вольфрам-рениевая термопара), свыше 2000 °С – инфракрасный пирометр.

    Опции:

    • увеличение размеров рабочей зоны и максимальной рабочей температуры печи;
    • дополнительный форвакуумный насос для откачки диффузионного насоса;
    • комплектация печи дополнительными (в т.ч. автоматически выдвигающимися) термопарами и пирометром;
    • комплектация печи турбомолекулярным и спиральным насосами с необходимыми характеристиками;
    • система подачи технического газа в вакуумную камеру (одного или нескольких) при избыточном давлении не более 0,02 МПа;
    • работа при парциальном давлении – контролируемый впуск технического газа;
    • система ускоренного охлаждения садки (или закалки мелких деталей) продувом аргоном/азотом на базе дополнительного контура, включающего вентилятор и теплообменник;
    • система водяного охлаждения печи.

    Технические характеристики пресса горячего прессования Термионик Т5 серийного исполнения:

    Рабочая зона Максимальная температура: 1400 – 2000 °С
    Диаметр: 100 – 250 мм
    Высота: 200 – 300 мм
    Способ нагрева Косвенный нагрев/прямое пропускание тока
    Зона нагрева Нагреватели и защитные экраны: молибден/вольфрам/графит
    Габаритные размеры Длина: 2 500 мм
    Ширина: 1 000 мм
    Высота: 2 300 мм
    Масса Не более 2 500 кг
    Масса садки До 10 кг (в зависимости от габаритов рабочей зоны)
    Питание 380В, 50 Гц
